تری دی پنل

با پیشرفت روزافزون علوم مختلف و تکنولوژی ها تمامی صنایع پرکاربرد دچار انقلاب شده اند و صنعت مصالح ساختمانی نیز پیشرفت های بسیار زیادی داشته است. تری دی پنل یا دیوارهای پیش ساخته در حقیقت یک جایگزین ایده آل و عالی برای انواع دیوارهای بتنی و سنتی هستند که به راحتی قابل نصب می باشد و وزن قابل توجهی از ساختمان را کاهش می دهد. این دیوارها می توانند به عنوان دیوار باربر یا غیر باربر و به عنوان جداکننده فضا، سقف، باربر برشی و… به کار برده شوند. هم چنین تری دی پنل تولیدی مادفوم در برابر زلزله ایمنی بالایی دارد. در ادامه مطلب شما می‌توانید لیست قیمت تری دی پانل به همراه اطلاعات کامل این محصول را مشاهده کنید.

تری دی پنل ایمنی در برابر زلزله

اگر می‌خواهید محصول تری دی پانل با مشخصات موردنظر شما تولید شود، با شماره ۴۶۸۴۴۵۰۰-۰۲۱  تماس بگیرید.

فیلتر جستجو

نام محصول دانسیته یا چگالی ضخامت چشمه مفتول (mm) تعداد خرپا در سه متر محل بارگیری حداقل هزینه حمل در تهران (تومان) حداقل هزینه حمل در شهرستان (تومان) قیمتتعداد
تری دی پنل۱۰۱۰ سانتی متر۵*۵۲.۳۱۵۰تهران۲۰۰لطفا تماس بگیرید. ۰تومان
&#۱۰۰۰۳;
spinner
تری دی پنل۱۰۱۰ سانتی متر۸*۸۲.۳۱۵۰تهران۲۰۰لطفا تماس بگیرید. ۰تومان
&#۱۰۰۰۳;
spinner
تری دی پنل۱۰۶ سانتی متر۸*۸۲.۳۱۵۰تهران۲۰۰لطفا تماس بگیرید. ۰تومان
&#۱۰۰۰۳;
spinner
تری دی پنل۱۰۶ سانتی متر۵*۵۲.۳۱۵۰تهران۲۰۰لطفا تماس بگیرید. ۰تومان
&#۱۰۰۰۳;
spinner
تری دی پنل۱۰۸ سانتی متر۵*۵۲.۳۱۵۰تهران۲۰۰لطفا تماس بگیرید. ۰تومان
&#۱۰۰۰۳;
spinner
تری دی پنل۱۰۸ سانتی متر۸*۸۲.۳۱۵۰تهران۲۰۰لطفا تماس بگیرید. ۰تومان
&#۱۰۰۰۳;
spinner

نمودار قیمت

توضیحات

تری دی پنل یک دیوار پیش ساخته است و دارای سه بخش هسته عایق پلی استایرن نسوز (یونولیت)، شبکه های پیش جوش فولادی (Mesh) و بتن درست شده است. که شامل هسته اصلی و دیواره‌های جانبی است. هسته اصلی این محصول از دو بخش پلی استایرن (Polystyrene) یا همان یونولیت نسوز تشکیل شده و شبکه‌ای از میله‌های در هم تنیده کار محافظت و استحکام بخش‌های آن را بر عهده دارند. تمامی بخش‌های تری دی پنل توسط مفتول‌های کم‌قطر به هم متصل می‌شوند. در هنگام نصب، به میزان کافی بتن روی تری دی پنل ریخته شده و دیواری مقاوم به وجود می‌آید.

بررسی تری دی پانل

تری دی پنل وزن بسیار پایینی دارد و هنگام افتادن یا حوادث ناگهانی شکسته نمی‌شود. ابعاد دیوارهای پیش ساخته به راحتی قابل تغییر است و تنها به یک چاقوی حرارتی برای تغییر شکل آن‌ها نیاز خواهید داشت. نصب پنل با استفاده از چسب به دیوار و در سمت دیگر با استفاده از بتن صورت می‌گیرد. پس از خشک شدن، پنل ها باید رنگ‌آمیزی شوند.

همانطور که گفته شد ۳D Panel در حقیقت یک دیوار پیش ساخته و آماده است که از سه بخش هسته عایق پلی استایرن نسوز (فوم سقفی، دیواری و …)، شبکه های پیش جوش فولادی (Mesh) و بتن درست شده است. این بخش ها توسط مفتول های فلزی به صورت خرپا به همدیگر وصل می شوند و بعد از نصب و بتن پاشی بر روی آن سازه بسیار مقاوم و محکمی تولید می شود که استفاده های متعددی دارد. لایه های پلی استایرن که در این دیوارها وجود دارد باعث شده است که قطعات دیوار وزن بسیار کمی داشته باشند.

این دیوارها در ساختمان ها می توانند به صورت باربر یا دیافراگم افقی استفاده شوند. همچنین می توان از آنها به عنوان دیوار جداکننده غیرباربر نیز استفاده کرد. ۳D Panel برای اولین بار در سال ۱۹۶۷ در آمریکا و توسط ویکتور وایزمن ساخته شد و امروزه پیشرفت های خوبی داشته است و کاربردهای متعددی دارد.

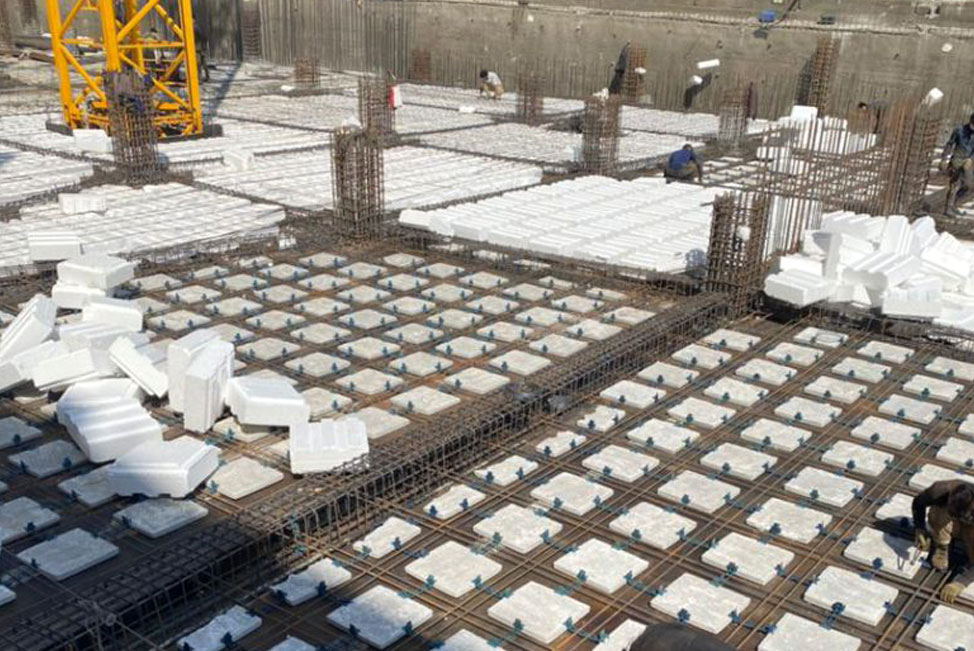

همانطور که قبلا به آن اشاره کردیم، اصلی‌ترین مولفه در ساخت تری دی پنل هسته مرکزی آن است که حالتی سه بعدی داشته و از جنس پلی استایرن نسوز است (که در صنایع مختلف به عنوان یونولیت بسته بندی نیز مورد استفاده قرار می‌گیرند). این لایه توسط دو شبکه توری از جنس فولاد احاطه می‌شود که توسط نگه‌دارنده به یکدیگر متصل می‌گردند تا هیچ گونه‌ جابجایی در اجزاء دیوار رخ ندهد. در نهایت این شبکه‌ها توسط لایه‌ای از بتن پوشانده می‌شوند تا استحکام دیوار در برابر فشار و وزن ساختمان افزایش یابد.

خرید تری دی پنل

اجزای تشکیل دهنده تری دی پنل

همانطور که گفته شد ۳D Panel از ۳ لایه مختلف تشکیل شده است و مواد مختلف در ساخت آن نقش دارند. به صورت کلی دیوارهای پیش ساخته سه بعدی شامل دو صفحه شبکه جوش شده فولادی به نام مش (mesh)، لایه میانی که عایق بوده و از جنس پلی استایرن است و در نهایت بتن که این شبکه های فولاد را پوشش می دهد. لایه عایق این پنل ها می توانند از مواد مختلفی باشند اما به صورت کلی می توان گفت تری دی پنل از ۳ جز اصلی فلز، عایق و بتن ساخته می شود.

کاربردهای تری دی پنل:

پنل‌ها با هسته پلی استایرن و بتن مسلح (مش فولادی و بتن پاشیده شده با مقاومت بالا) جهت موارد زیر کاربرد دارند:

  • دیوار باربر
  • سقف
  • دیواره‌های جداکننده غیر باربر (داخلی و خارجی)

ساختارهای سازه‌ای شامل دیوارهای باربر برشی، پنل‌های سقفی و دیوارهای عایق در برابر انتقال حرارت و صوت مورد استفاده قرار می گیرند.

مزایای استفاده از تری دی پنل

تکنولوژی های امروزی در جهت تسهیل صنایع و کاهش هزینه ها و سختی های صنایع مختلف حرکت می کنند. استفاده از تری دی پنل می تواند مزیت های متعددی داشته باشد که مهم ترین آنها به شرح زیر هستند:

  • کاهش چشمگیر وزن ساختمان به دلیل وزن پایین سقف و دیوارها
  • حمل و نقل ساده و سریع
  • مقاومت عالی در برابر عوامل بیرونی مانند زلزله
  • عایق حرارتی و صوتی و رطوبت و مقاومت در برابر آتش سوزی به دلیل قشرهای بتنی
  • عدم نفوذ حشرات و آلودگی ها و ایجاد آرامش برای افراد
  • به دلیل یکپارچگی سیستم دیوار و سقف در سیستم پنل، نیازی به باربند ندارد .
  • امکان دسترسی به فضای بیشتر به دلیل ضخامت کم ۳D Panel      اجرای طرح های متنوع در داخل و خارج ساختمان در سیستم های سینوسی و قوسی
  • صرفه جویی در هزینه ها خصوصا فونداسیون، شناژ و اسکلت ساختمان
  • صرفه جویی بالای ۵۰ درصد در هزینه های تهویه مطبوع به دلیل جلوگیری از حرارت و برودت.
  • افزایش عمر مفید ساختمان ها
  • عبور راحت لوله های آب و فاضلاب، برق، تلفن و … و نصب راحت در و پنجره ها
  • عدم نیاز به گچ و خاک دیوارها و سفید کاری سریع و ساده
  • کاهش زمان اجرای ساختمان تا ۲۳ درصد و بالا بردن سرعت انجام کار

قیمت تری دی پنل

همانطور که گفته شد ۳D Panel در دو نوع باربر (اجرا بدون اسکلت) و غیر باربر (اجرا در قاب اسکلت) وجود دارد. قیمت این دیوارها به عوامل مختلفی بستگی دارد که مهم ترین آنها شامل نوع اسکلت ساختمان ها، تعداد طبقات، ارتفاع طبقات، میزان بازشوها، میزان مسافت و حمل و نقل، میزان متراژ کار، شرایط آب و هوایی، شرکت تولید کننده پنل ها، کیفیت ساخت و میزان مواد به کار رفته، ضخامت پنل ها و … می باشند؛ بنابراین نمی توان قیمت دقیق و مقطوعی برای دیوارهای پیش ساخته ۳ بعدی عنوان کرد. به صورت کلی و با توجه به فاکتورها و عوامل گفته شده می توان گفت قیمت نصب و اجرای هر متر مربع از این پنل ها می تواند از ۱۵ تا چند ده هزار تومان متغیر باشد.

نکاتی در مورد خرید و فروش تری دی پنل

به صورت کلی امروزه در بازارها دیوارهای پیش ساخته را با نام تری دی پنل می شناسند و برای اتصال این پنل ها از شبکه های مش U شکل یا L شکل یا تخت استفاده می ‌شود. در هنگام خرید ۳D Panel باید به نکات و فاکتورهای مختلفی توجه شود که مهم ترین آنها شامل موارد زیر می باشند:

  • ۳D Panel باید بر اساس مشخصات درج شده در نقشه های اجرایی و با تایید دستگاه نظارت خریداری شود.
  • میزان دانسیته و چگالی هسته عایق پنل (پلی استایرن) باید مطابق با حداقل های آیین نامه باشد.
  • یکی دیگر از مهم ترین نکات کندسوز بودن عایق است و قبل از خرید باید میزان مقاومت عایق پنل در برابر آتش سوزی سنجیده شود.
  • ضخامت مفتول های شبکه که در دو طرف پنل به کار رفته اند باید کنترل شوند و اندازه و ابعاد چشمه های شبکه نیز بررسی شود که طبق استاندارد باشد.
  • شهرت کارخانه تولیدکننده: با توجه به اهمیت استحکام ساختمان، بهتر است که پیش از خریداری هرگونه محصول، جستجویی در مورد میزان محبوبیت تولیدکننده آن انجام دهید. باید این اطمینان را به دست آورید که شرکت مورد نظر محصولاتی باکیفیت دارد. چنین کاری ایمنی ساکنین ساختمان را در هر حال تضمین می‌کند.
  • سازگاری با محیط زیست: تری دی پنل درجه یک با استفاده از مواد بازیافت‌پذیر و سازگار با محیط زیست ساخته می‌شود. در زمان خریداری محصول این نکته را حتما در ذهن داشته باشید.
  • سطح اشتعال‌پذیری: خصوصیات مربوط به اشتعال‌پذیری لایه پلی استایرن تری دی پنل را پیش از خریداری بررسی کنید. این کار به شما اطمینان می‌دهد که محصول خریداری شده عاری از ناخالصی بوده و ساختمان شما را در معرض خطر قرار نمی‌دهند.
  • کیفیت اجزاء فلزی: در نهایت اینکه توجه به کیفیت اجزاء فلزی اهمیت بالایی دارد. شبکه‌های فولادی علاوه بر حفظ کیفیت دیوار، سهم چشمگیری در مقاومت کششی ساختمان ایفاء می‌کنند و از همین رو، به هیچ عنوان از بررسی کیفیت آن‌ها غافل نشوید.
تولید تری دی پنل

مشخصات فنی تری دی پنل استاندارد

فولاد مصرفی در شبکه جوش‌شده از نوع سرد کشیده شده ساده بدون آج است. قطر اسمی مفتول‌های شبکه جوش‌شده از ۲/۵ تا ۶ میلیمتر است (برای دیوارهای غیر باربر استفاده از مفتول به قطر ۲ میلیمتر مجاز است). مقاومت کششی مفتول‌ها برای دیوارهای باربر ۴۰۰۰ و برای دیوارهای غیر باربر حداقل ۳۰۰۰ کیلوگرم بر سانتی‌متر مربع باشد. چشمه شبکه جوش‌شده در محدوده ۴۰ تا ۱۰۰ میلیمتر است. هسته عایق به کار رفته معمولاً از جنس پلی استایرن قابل انبساط کندسوز (EPS) و مطابق استاندارد ملی ایران به شماره ۱۵۸۴۰ با عنوان ویژگی‌ها و روش آزمون صفحه‌های پلی استایرن قابل انبساط برای مصارف عایق حرارتی و با استانداردهای مشروح زیر می‌باشد.

  • هسته عایق باید برای دیوارهای غیر باربر حداقل چگالی اسمی ۱۰ kg/mm (دانسیته) و برای دیوارهای باربر حداقل چگالی ۱۵ kg/mm باشد.
  • هسته عایق پلی استایرن تحت آزمایش استاندارد ASTME 84 باید دارای حداقل شاخص گسترش شعله ۲۵ و حداکثر شاخص گسترش دود ۴۵۰ باشد (جهت اطلاع بیشتر به استاندارد مذکور مراجعه شود).
  • مشخصات فیزیکی و مکانیکی پلی استایرن در جدول ۱ ارائه شده است:

به طور کلی، تری دی پنل با مشخصات فنی گوناگونی تولید می‌شود. عرض تری دی پنل استاندارد معمولا برابر با ۱۲۰ سانتی‌ متر و طول آن نیز حدود ۶۰۰ سانتی متر است. همچنین وزن این مصالح ساختمانی در هر متر مربع برابر با شش کیلوگرم بر هر متر مربع است. هسته مرکزی یا همان پلی استایرن دیوارهای پیش ساخته با ضخامت‌های مختلف شامل ۴۰، ۶۰، ۸۰ و ۱۰۰ میلی متر ساخته می‌شود و سیم مفتول آن‌ها نیز گاها به ۵۰ میلی متر می‌رسد. جای گفتن دارد که فاصله خرپاها از یکدیگر برابر با ۱۰۰ میلی متر است.

انواع تری دی پنل

همانطور که گفته شد امروزه انواع پنل های سه بعدی و دیوارهای پیش ساخته در دسترس افراد قرار دارند که هر کدام کاربردها و ویژگی های متعددی دارند. انواع ۳D Panel به شرح زیر هستند:

تری دی پنل باربر

دیوارهای پیش ساخته باربر در حقیقت نوعی از پنل های سه بعدی هستند که می توان از آنها به عنوان عناصر باربر جانبی (دیوار برشی) استفاده کرد. اتصال دیوارهای باربر باید به گونه ای باشد که نیروی جانبی به پنل های باربر به نحو مناسبی باشد. پنل های باربر در مقایسه با پنل های غیر باربر دارای ضخامت بیشتری هستند و مفتول به کار رفته در آنها دارای قطر حداقل ۳ میلی متر است. همچنین عایق این دیوارها حدود ۱۵ kg\m3 است.

تری دی پنل غیر باربر

این نوع از دیوارهای پیش ساخته به عنوان دیوار جداکننده (تیغه) استفاده می شوند و ضخامت کمتری در مقایسه با پنل باربر دارند. قطر مفتول های استفاده شده در شبکه این دیوارها حداقل ۲ میلی متر بوده و چگالی عایق به کار رفته در آن حدودا ۱۰ kg\m3 است.

تری دی پنل سقفی

پنل سقفی در حقیقت نوعی از دیوارهای پیش ساخته می باشند که به صورت افقی یا شیبدار با شیب کم و به عنوان عضو باربر خمشی و دیافراگم افقی استفاده می شوند. با توجه به عملکرد پنل های سقفی و بارهایی که بر روی آن قرار می گیرد ضخامت هسته آن نباید کمتر از ۶۰ میلی متر باشد. فاصله شبکه های جوش شده از یکدیگر در این پنل ها حداقل ۱۰۰ میلیمتر است. با توجه به آنکه شبکه پنل دارای مقدار کمی دیافراگم است باید توسط میلگردهای تقویتی تقویت شود.

تری دی پنل متال فوم

پنل های متال فوم در حقیقت نسل دوم پنل های پیش ساخته سه بعدی هستند که بر پایه شبکه فولادی و صفحه پلی استایرن تولید می شوند. این پنل ها به عنوان چهارچوب و مهاربندی افقی و عمودی نقش انتقال نیروهای برشی را بر عهده دارد. همچنین این نوع از پنل ها می توانند برای اتصال کامل سقف ها و دیوارها استفاده می شوند.

تری دی پنل دکوراتیو

پنل سه بعدی دیواری دکوراتیو نیز برای اجرای دکوراسیون در دیوارها و سقف ها استفاده می شود. این پنل دارای طرح های مختلفی است و در مکان های مسکونی، تجاری و … استفاده می شود. این پنل ها امروزه جایگزین بسیار خوبی برای کاغذ دیواری، بلکا، رنگ، نقاشی و … هستند. این پنل ها وزن بسیار کمی دارند و حتی قابلیت شستشو نیز دارند علاوه بر موارد گفته شده تری دی پنل دکوراتیو دارای مقاومت بالا در برابر صوت، رطوبت و … است و از قیمت بسیار خوبی برخوردار می باشد.

خرید و قیمت تری دی پانل

مشخصات فیزیکی و مکانیکی پلی‌استایرن

خواص فیزیکی پلی استایرنواحدمقدار استاندارد
حداقل وزن مخصوصKg/m3۱۵DIN53420
ضریب هدایت حرارتیW/m°C۰/۰۳۸-۰/۰۳۶DIN53612
تنش فشاری در کرنش ۱۰%MPa۰/۱۱-۰/۰۶DIN53421
مقاومت فشاری در کرنش کمتر از ۲%MPa۰/۲۵-۰/۰۱۵DIN53421
مقاومت خمشیMPa۰/۳۰-۰/۰۶DIN53421
مقاومت برشی MPa۰/۱۳-۰/۰۸DIN53423
مقاومت کششیMPa۰/۲۹-۰/۱۱DIN53427
ضریب ارتجاعیMPa۵/۲-۱/۶DIN53430
مقاومت حرارتی کوتاه‌مدت۰/۳۰-۰/۰۶DIN53423
ضریب انبساط حرارتیI/K ۵-۱۰×۷-۵ DIN53423
ظرفیت گرمایی ویژه J/kg۱۲۱۰DIN4108
میزان جذب آب پس از ۷ روزدرصد وزنی۱/۵-۰/۵DIN53434
میزان جذب آب پس از ۲۸ روزدرصد وزنی۳-۱DIN53434

خواص فیزیکی پلی استایرن واحد مقدار استاندارد
حداقل وزن مخصوص Kg/m3 ۱۵ DIN53420
ضریب هدایت حرارتی W/m°C ۰/۰۳۸-۰/۰۳۶ DIN53612
تنش فشاری در کرنش ۱۰% MPa ۰/۱۱-۰/۰۶ DIN53421
مقاومت فشاری در کرنش کمتر از ۲% MPa ۰/۲۵-۰/۰۱۵ DIN53421
مقاومت خمشی MPa ۰/۳۰-۰/۰۶ DIN53421
مقاومت برشی MPa ۰/۱۳-۰/۰۸ DIN53423
مقاومت کششی MPa ۰/۲۹-۰/۱۱ DIN53427
ضریب ارتجاعی MPa ۵/۲-۱/۶ DIN53430
مقاومت حرارتی کوتاه‌مدت C° ۰/۳۰-۰/۰۶ DIN53423
ضریب انبساط حرارتی I/K ۵-۱۰×۷-۵ DIN53423
ظرفیت گرمایی ویژه J/kg K ۱۲۱۰ DIN4108
میزان جذب آب پس از ۷ روز درصد وزنی ۱/۵-۰/۵ DIN53434
میزان جذب آب پس از ۲۸ روز درصد وزنی ۳-۱ DIN53434

  • ضخامت هسته عایق در پنل‌های دیواری بین ۴۰ تا ۱۰۰ میلیمتر بوده و فاصله شبکه‌های جوش‌شده از یکدیگر ۸۰ تا ۱۴۰ میلیمتر می‌باشد.
  • پنل‌ها باید با ماشین‌آلات تمام خودکار ساخته شوند. به طورکلی محل تقاطع برش‌گیرها با شبکه به روش جوشکاری مقاومتی الکتریکی به هم متصل شوند تا اتصال‌های مقاوم در برابر برش تامین گردد. لازم به توضیح است که منظور از برش‌گیرها همان عضو خرپای فولادی است که با آرایش تعیین شده توسط جوش به دو لایه شبکه در دو طرف هسته عایق متصل شده است.

نحوه اجرای جزء:

پنل سه بعدی مشبک در دیوارهای غیر باربر از دو صفحه مش از مفتول ۳ میلیمتر و چشمه‌های حدود ۸ × ۸ سانتی‌متر در طرفین و عایق پلی‌استایرن در وسط آن تشکیل گردیده است. دو صفحه مش توسط مفتول‌های ۳ میلیمتر به فاصله و زوایای معین به هم جوش برق خورده‌اند.

شرایط حمل و نگهداری کارگاهی پنل تری دی

برای حمل و نگهداری پنل های تری دی لازم است که به نکات و فاکتورهای مختلفی توجه شود که مهم ترین آنها شامل موارد زیر هستند:

  •  نگهداری و انبار کردن ۳D Panel باید بر روی سکوهای مناسبی صورت بگیرد که در زمان بارگیری دچار خسارت و آسیب نشوند.
  • باید هرگونه بارگیری این مصالح را با دقت بسیار زیاد انجام دهید تا اجزاء مختلف آن آسیب نبینند. باید دقت داشت که این پنل ها دچار خمیدگی و تابیدگی نشوند.بیشتر اوقات، وزن پایین تری دی پنل باعث می‌شود که توجه چندانی به این مسئله داده نشود.
  •  قرار دادن پنل ها روی همدیگر باید به گونه ای باشد که شبکه و مفتول های آنها دچار آسیب نشود.
  • بارگیری و حمل و نقل این پنل ها نباید با اعمال ضربه همراه باشد و باید کاملا به آرامی صورت بگیرد.
  • در زمان جابجایی تری دی پنل، یه هیچ عنوان نباید خمیدگی در ساختار آن‌ها رخ دهد. بنابراین چند نفر باید این کار را به صورت همزمان انجام دهند.
  • به هیچ عنوان این مصالح را زیر نور مستقیم آفتاب یا بارش برف و باران، رطوبت، تغییرات حرارتی شدید و آلودگی‌های محیطی قرار ندهید و از یک پلاستیک مناسب برای پوشاندن آن‌ها استفاده کنید.
  • در هنگام انبار کردن دیوارهای پیش ساخته، آن‌ها را ترجیحا روی یک سکو قرار دهید.
  • هرگونه مواد قابل اشتعال را چند متر دورتر از تری دی پنل‌ها قرار دهید. پنل‌ها باید دور از مواد آتش‌زا، ‌محل ریزش اخگرهای جوشکاری، حرارت مستقیم و مواد حلال مانند هیدروکربن‌ها (بنزین، نفت، تینر و …) نگهداری شوند.
  • به هیچ عنوان روی دیوارهای پیش ساخته راه نروید و از نشستن روی آن‌ها خودداری کنید.
  • نگهداری و انبار پنل‌ها باید بر روی سکوهای مناسب انجام گیرد تا در حین بارگیری آسیب نبینند.
  • در هنگام بارگیری،‌ باراندازی یا حمل و نقل پنل باید اقدامات لازم در عدم ایجاد تابیدگی و خمیدگی پنل به عمل آید.
  • نگهداری و انبار پنل‌ها روی یکدیگر به نحوی باشد که جوش شبکه و مفتول‌ها آسیب نبینند.
  • مراحل بارگیری و باراندازی پنل باید به آرامی و بدون اعمال ضربه به پنل صورت گیرد.

جزئیات نصب تری دی پنل

برای نصب ۳D Panel قبل از هر کاری باید محل دیوارها توسط وسایل مهندسی تعیین می شود سپس میلگردهای انتظار عمودی و افقی در همه قسمت های ساختمان مانند کف، ستون ها و سقف قرار داده می شود و با اسکلت سازه جوش داده می شوند. پنل اول در منتهی الیه گوشه یکی از دیوارهای ساختمان تراز و شاقول می شود تا سایر پنل ها آماده نصب شوند. بعد از این کار میلگردها انتظار سمت دیگر سازه در جای خود قرار داده می شوند. در مرحله بعدی میلگردهای متصل کننده پنل ها و مش های تقویت کننده نصب می شوند. لوله ها و تاسیسات ساختمان در این مرحله از پنل ها عبور داده می شوند و در نهایت عملیات بتن ریزی انجام می شود. معمولا از بتن شانکریت برای پوشش بیرونی این پنل ها استفاده می شود.

  1. در زمان نصب تری دی پنل، قبل از هر چیز محل دیوارها را با استفاده از وسایل مهندسی یا ریسمان تعیین می‌کنند.
  2. میلگردهای انتظار عمودی و افقی در تمامی بخش‌های ساختمان شامل سقف، کف و ستون‌ها قرار داده شده و سپس با اسکلت فلزی سازه جوش می‌خورند.
  3. اولین تری دی پنل در منتهی الیه گوشه یکی از دیوارهای ساختمان شاقولی می‌گردد تا بقیه دیوارهای پیش ساخته آماده نصب شوند. به همین صورت، میلگردهای انتظار سمت دیگر سازه نیز سر جای خود قرار می‌گیرند.
  4. در مرحله بعد، میلگردهای متصل کننده بین تری دی پنل ها و مش‌های تقویت‌کننده نصب می‌شوند، به گونه‌ای که عملکردی مشابه خاموت بسته داشته باشند.
  5. به منظور راحت‌تر کردن کارها، لوله‌ها و تاسیسات در همین مرحله از دیوارهای پیش ساخته عبور داده می‌شوند و سپس بتن‌ریزی کامل دیوار صورت می‌گیرد.
  6. بیشترین مهندسین ساختمانی ترجیح می‌دهند که از بتن شاتکریت برای پوشش بیرونی تری دی پنل استفاده کنند.

شاتکریت

تعریف جزء:

بتنی است که با طرح اختلاط مخصوصی ساخته شده و اجرای آن توسط پاشش سریع روی سطح و بدون نیاز به قالب بندی صورت می‌گیرد.

نحوه اجرای جزء:

بتن پاشیده از سیمان و آب و سنگدانه بدست می‌آید. سیمان مصرفی در ساخت بتن پاشیده باید مطابق با انواع سیمان‌های مندرج در آیین‌نامه بتن ایران باشد. به طور کلی آبی که قابل شرب است برای این کار مناسب است. افزودنی‌ها می‌توانند برای بهبود بخشیدن به برخی خصوصیات بتن پاشیدنی مورد استفاده قرار گیرند. استفاده از مواد افزودنی تسریع کننده در بتن‌پاشی پنل‌ها، به خصوص در شرایطی که گیرش سریع یا افزایش سریع مقاومت مد نظر باشد، می‌تواند به کار رود. در بتن‌پاشی که در معرض یخ زدن و آب شدن قرار دارند می‌توان از مواد افزودنی حباب‌ساز استفاده کرد.

از آنجا که مقدار قابل توجهی از این مواد در مرحله پاشش از دست می‌رود لازم است با افزایش مواد افزودنی کمبود جبران شود. ماده حباب‌ساز همچنین باعث کارایی بیشتر مخلوط بتن و کاهش مصالح برگشتی می‌شود. حدود متداول آب به سیمان مخلوط بتن پاشیده ۰/۳۵ تا ۰/۵ و نسبت متداول سنگدانه به سیمان ۵ به ۳ تا ۵ به ۴ می‌باشد. به طور کلی نسبت‌های اختلاط مواد تشکیل دهنده بتن پاشیده بر اساس تجارب کارگاهی و استفاده از مخلوطهای آزمایشی با مصالح مصرفی کارگاه تعیین می‌شود ولی در صورت نبود اطلاعات کافی در مورد نوع و مشخصات مصالح مصرفی می‌توان از طرح اختلاط وزنی با نسبت آب، سیمان، سنگدانه به صورت ۲۰۰ ، ۴۰۰ و ۷۵۰ کیلوگرم استفاده کرد.

نحوه اجرای کلی:

در ابتدای نصب پنل‌های دیوار باید یک پنل در منتهی‌الیه گوشه یک دیوار خارجی به عنوان پنل مبنا نصب و شاقولی گردد. این پنل به عنوان مبنای نسب دیوارهای هم راستا و عمود بر خود می‌باشد. میلگردهای اتصال باید بین شبکه جوش‌شده و هسته عایق قرار گرفته و به شبکه متصل شوند. برای جلوگیری از ایجاد ترک دور بازشوها لازم است از مش‌های آماده مطابق شکل استفاده نمود (شبکه‌های U شکل).

لازم است که چارچوب (فریم) درب و پنجره پیش از بتن‌پاشی و همراه با نصب پنل در محل خود به صورت شاقولی قرار گرفته باشد. باید دقت شود که پنجره در طبقات مختلف کامل روی هم قرار گرفته باشند و دیوارهای طبقات با هم از بالا تا پایین هم باد باشند. به طورکلی برای اتصال پنل‌ها به هم و یا سازه از دو نوع اتصال یا میلگردهای سایز ۶ و ۸ یا مش‌های (توری‌های) اتصال استفاده می‌شود. چشمه مش‌های اتصال معمولاً مساوی چشمه‌های شبکه پنل می‌باشد.

از شبکه‌های U شکل جهت دور درب و پنجره و از شبکه‌های L شکل جهت کنج‌ها و نبش‌های دیوارها و از مش‌های تخت برای اتصال دو پنل به هم و یا به صورت ۴۵ درجه در ۴ گوشه پنجره استفاده می‌شود. اتصال دو پنل کنار هم به وسیله شبکه‌هایی از جنس شبکه‌های مش تخت و با همان ضخامت و آرماتورهای تقویتی به طول ۶۰ سانتی‌متر که در هر یک متر ارتفاع نصب می‌شود انجام می‌گیرد. این آرماتورها در هر دو رو یه پنل نصب می‌گردد و می‌بایست ۳۰ سانتی‌متر از هر پنل مورد اتصال را بپوشاند.

این اتصالات که از جنس مش پنل می‌باشد و می‌بایست ۱۰ سانتی‌متر از هر پنل را بپوشاند به صورت اتصال تخت در محل اتصال دو پنل، اتصال قائم برای اتصال دو پنل به صورت ۹۰ درجه و اتصال U در بازشو و محل اتصال در و پنجره به دیوار استفاده می‌شود. میلگردهای مورد استفاده باید از نوع عاج‌دار باشد. در صورت استفاده از سیستم تاسیسات مکانیکی خودکار، لازم است لوله‌های مربوط از جنس پلیمری باشد. لوله‌های مصرفی برای لوله‌کشی برق خودکار از جنس لوله پلیکا و در موارد خاص در نقاط معینی از لوله خرطومی فشار قوی استفاده می‌شود.

برای اجرای مسیر عبوری بر روی هسته عایق نشانه‌گذاری شده، سپس توسط دمنده حرارتی، هسته عایق در آن ناحیه ذوب شده به طوری که غلاف لوله از داخل شیار عبور داده شود. در هر حال باید پوشش بتنی مناسب پشت شبکه رعایت شود. هنگام استفاده لوله‌های آب گرم در سیستم توکار بایستی هسته عایق اطراف لوله به فاصله حدود ۲۰ میلیمتر برداشته شود. باید همانطوری که لوله‌های آب گرم با قشری از بتن دور تا دور خود احاطه گردند.

باید همزمان با کار نصب تاسیسات،‌ نقشه‌های “چون ساخت” (ازبیلت) از تاسیسات برقی و مکانیکی توکار تهیه شود. به طوری که در صورت بروز مشکلات احتمالی محل و مسیر دقیق تاسیسات مشخص باشد. پنل‌های غیر باربر باید بار ثقلی ناشی از وزن خود و همچنین بار جانبی ناشی از زلزله به عنوان قطعات الحاقی ساختمان و در دیوارهای خارجی بار ناشی از باد مطابق مبحث ششم مقررات ملی ساختمان را تحمل نماید. استفاده از مفتول به قطر ۲ میلیمتر برای پنل‌های غیر باربر مجاز است. اتصال پنل‌های غیر باربر به اسکلت فلزی می‌تواند به دو نوع مشروح زیر باشد:

اتصال پاندولی شکل:

در این نوع اتصال پنل‌های غیر باربر با میلگردهایی (عموماً U شکل) که به تیر فوقانی یا دال سقف اتصال دارند، مهار می‌شود. برای اجرای این پنل و عدم جابجایی قسمت تحتانی باید تمهیدات لازم برای اتصال به کف (کاشت میلگرد) ایجاد گردد.

اتصال جانبی پنل:

در این نوع اتصال پنل‌های غیر باربر با میلگردهای جوش‌شده به ستون‌های فلزی مهار می‌شوند. لازم است برای اجرا و عدم جابجایی پنل‌ها، قسمت‌های فوقانی و تحتانی با تمهیدات لازم به اجزای اصلی سازه متصل گردند.

در مورد اسکلت بتن نیز همین دو روش اتصال وجود دارد. ولی توصیه می‌گردد اتصالات پنل غیر باربر به اسکلت بتن، پیش از بتن‌ریزی قطعات اصلی سازه در آن تعبیه گردد تا از کاشتن میلگرد در تیرها و ستون‌ها اجتناب شود. مقاومت فشاری بتن پاشیده شده در دیوارهای غیر باربر می‌تواند حداقل ۱۲ مگاپاسکال اختیار شود، همچنین استفاده از بتن سبک در پنل‌های غیر باربر مجاز است. در استفاده از پنل‌ها به عنوان دیوارهای پیرامونی ساختمان باید شرایط ذکر شده در مباحث هجدهم مقررات ملی ساختمان با عنوان عایق‌بندی و تنظیم صدا و مبحث نوزدهم با عنوان صرفه‌جویی در مصرف انرژی به همراه مشخصات ارائه شده در مبحث چهاردهم رعایت شود. فاصله مش از عایق پلی‌استایرن بسته به مورد ۱ یا ۲ سانتی‌متر است. پنل‌ها بعد از نصب از هر طرف بین ۳ تا ۴ سانتی‌متر بتن‌پاشی می‌گردد. ابعاد پنل‌ها ۳×۱ و یا ۱/۲۰×۳ متر است ولی بنا به مورد قابل تغییر می‌باشد. شکلهای ۴ تا ۱۲ انواع اتصالات را در ۳D Panel ها نشان می‌دهد.

تری دی پنل

تری دی پنل

شکل ۴. نحوه اتصال دیوار به دیوار

تری دی پنل تری دی پنل
شکل ۵. نحوه اتصال دو دیوار

تری دی پنل تری دی پنل
شکل ۶. نحوه اتصال سپری شکل دو دیوار

تری دی پنل تری دی پنل
شکل ۷. نحوه اتصال پنل سقف به دیوار خارجی

تری دی پنل تری دی پنل
شکل ۸. نحوه اتصال دیوار داخلی و پنل‌های سقفی دو طرف آن

شکل ۹. نحوه اتصال پنل دیواری به ستون

شکل ۱۰. نحوه اتصال پنل دیواری مشبک به ستون یا قطعه بتنی

شکل ۱۱. نحوه اتصال پنل دیواری مشبک به کف و سقف

شکل ۱۲. نحوه اتصال پنل دیواری مشبک با چارچوب فلزی

بتن‌پاشی (شاتکریت) در سیستم‌های پنلی به روش ‌تر صورت می‌گیرد که این روش به دو نوع بتن‌پاشی با نازل دستی و بتن‌پاشی با پمپ مکانیکی انجام می‌شود. در روش استفاده از نازل دستی ابتدا بتن در محل با توجه به طرح اختلاط مورد نظر ساخته می‌شود. نازل دستی از یک قیف و یک لوله متصل به پمپ باد تشکیل گردیده است. بتن پس از ساخت در مقادیر کم وارد قیف شده و توسط اپراتور بتن‌پاشی با فشار باد بر روی سطح کار پاشیده می‌شود (شکل ۱۳).

شکل ۱۳. بتن پاشی بر روی پنل‌های سه بعدی (تری دی پنل)

در روش استفاده از پمپ مکانیکی از یک پمپ تخلیه بتن و یک مخزن تولید هوای فشرده (کمپرسور فشار هوا) استفاده می‌شود. بتن پس از ساخت، داخل پمپ ریخته می‌شود. سر لوله (نازل) متصل به لوله فشار هوا می‌باشد که بتن پس از پمپ شدن و رسیدن به سر لوله توسط فشار هوا به سطح کار پاشیده می‌شود. فشار دستگاه بتن پاش یا کمپرسور باید به حدی باشد که بتن پاشیده در سر لوله (نازل) با فشاری در محدوده ۵ تا ۸ اتمسفر به سوی سطح پاشیده شود.در بتن‌پاشی دیوارها باید از انباشتگی مصالح بازگشتی در پای دیوار جلوگیری به عمل آورد.

مصالح برگشتی بتن پاشیده نباید مورد استفاده مجدد در بتن‌پاشی پنل‌های باربر قرار گیرند، ولی استفاده از آنها با رعایت ضوابط بتن‌پاشی در پنل‌های غیر باربر بلامانع است. لازم است سطح پنل‌ها قبل از عملیات بتن‌پاشی با پاشیدن آب مرطوب شوند. در این فرآیند باید از جمع شدگی آب روی پنل‌ها جلوگیری شود. معمولاً مقدار مجاز بازگشت مصالح بتن پاشیده در دیوارها بین ۵ تا ۱۰ درصد است که در صورت بیشتر شدن مصالح برگشتی باید طرح اختلاط، دستگاههای پاشش و یا عملکرد اپراتور بتن‌پاشی مورد بررسی مجدد قرار گیرد. توصیه می‌شود که کل ضخامت دیوار پنلی در یک مرحله بتن‌پاشی شود. در مواردی که عملیات بتن‌پاشی در چند مرحله صورت می‌گیرد برای اجرای بتن پاشیده در مراحل بعد لازم است نکات زیر رعایت شود:

  • بتن پاشیده اجرا شده به گیرش اولیه خود برسد.
  • مصالح شل، ناهموار و مصالح بازگشتی جاروب شده و با اقداماتی نظیر خراشیدن زدوده شود.در روش بتن‌پاشی با پمپ مکانیکی به منظور توزیع یکنواخت بتن پاشیده و جلوگیری از گلوله شدن و انباشتگی مصالح لازم است نازل تا حد امکان عمود بر سطح دیوار قرار داده شده و حرکت آن به صورت یکنواخت با الگوی تخم مرغی شکل یا مدور کوچک حول محور نازل گردانده شود. از حرکت نازل به صورت جلو به عقب که زاویه برخورد را عوض کرده و باعث اتلاف مصالح می‌شود باید خودداری کرد. در موقعیت‌هایی که به لحاظ شرایط معماری یا اجرایی امکان عمود کردن دهانه نازل به سطح نباشد. دهانه نازل نباید بیشتر از ۴۵ درجه از سطح کار زاویه بگیرد زیرا بتن پاشیده چین خورده و یک سطح ناهموار با بافت موجی ایجاد می‌گردد. بتن‌پاشی نباید به کنج ختم گردد. لازم است قبل از گیرش نهایی بتن سطح آن با وسیله مناسب پرداخت و هموار شود. دقت شود که عملیات شاتکریت از پایین به بالا انجام می‌شود (شکل‌های ۱۴ تا ۱۶).

شکل ۱۴. تأثیر زاویه نازل نسبت به دیوار در برگشت مصالح

شکل ۱۵. تأثیر نحوه نگهداری نازل در بتن پاشیده به کنج پنل

شکل ۱۶. طرز صحیح حرکت نازل در پاشش یکنواخت

استفاده از پنل‌های غیر باربر به نحو فزاینده‌ای در صنعت ساختمان روبه گسترش است. نظر به اهمیت جزئیات اجرایی پنل‌های غیرباربر، نمونه‌هایی از مشخصات این پنل‌ها در این پیوست ارائه می‌شود. جدول‌های ۲ و ۳ می‌تواند به عنوان راهنما برای طراحی پنل‌های غیرباربر با شبکه جوش‌شده با ابعاد چشمه ۸۰ میلی‌متر و ۵۰ میلی‌متر مورد استفاده قرار گیرند. شکل‌های ۱۷ تا ۲۳ جزئیات اجرایی مربوط به پنل‌ها را نشان می‌دهد

جدول ۱. مشخصات پیشنهادی پنل‌های دیواری غیرباربر با شبکه جوش‌شده با ابعاد چشمه ۸۰ میلی‌متر (ابعاد برحسب میلی‌متر)

۳/۵-۲/۵۳/۵-۲/۵۳/۵-۲/۵۳-۲/۵۳-۲/۵۳-۲/۵۲/۵-۲/۵۲/۵-۲/۵قطر مفتول تار و پود شبکه (تار- پود)
۳/۵۳/۵۳/۵۰/۳۰/۳۰/۳۲/۵۲/۵قطر برشگیرها
۱۰۰۸۰۶۰۹۰۷۰۵۰۶۰۴۰ضخامت لایه عایق
۱۸۰۱۶۰۱۴۰۱۶۰۱۴۰۱۲۰۱۲۰۱۰۰ضخامت دیوار پنلی



جدول ۲. مشخصات پنل‌های دیواری غیر باربر با شبکه جوش‌شده با ابعاد چشمه ۵۰ میلی‌متر (ابعاد بر حسب میلی‌متر)

قطر مفتول تار و پود شبکه۲-۲۲-۲۲-۲۲-۲۲-۲
قطر برشگیرها۲/۲ تا ۲/۵۲/۲ تا ۲/۵۲/۲ تا ۲/۵۲/۲ تا ۲/۵۲/۲ تا ۲/۵
ضخامت لایه عایق۴۰۵۰۶۰۷۰۱۰۰
ضخامت دیوار پنلی۷۰۷۵۸۵۹۵۱۳۰



شکل ۱۷. جزئیات اجرایی پی زیر پنل‌های دیواری داخلی باربر (راست) و خارجی باربر (چپ)


شکل ۱۸. جزئیات اجرایی با تیرچه فلزی و پنل سقفی مشبک

شکل ۱۹. جزئیات اجرایی سقف با تیرچه درجا و پنل سقفی مشبک

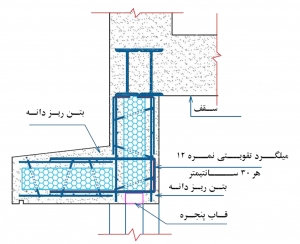

شکل ۲۰. نحوه اجرای سنگ نما در بالای پنجره

شکل ۲۱. نحوه اجرای سایه‌بان بالای پنجره

پرسنل و مدت زمان اجرای تری دی پنل

حداقل ۳ نفر جهت مسئولیت‌های زیر مورد نیاز است:

  • یک نفر استاد کار جهت شاقول کردن، برش جای بازشوها، اتصال پنل‌ها به یکدیگر و به اسکلت سازه.
  • یک نفر کارگر به عنوان بردست استادکار
  • یک نفر کارگر جهت حمل و نقل پنل‌ها و اتصال‌ها به محل نصب.

همچنین برای اجرای شاتکریت حداقل سه نفر جهت مسئولیت‌های زیر مورد نیاز است:

  • یک نفر اپراتور بتن پاش
  • یک نفر کارگر جهت ساخت بتن و انتقال آنها به محل مصرف
  • یک نفر کارگر جهت ریختن بتن داخل قیف یا پمپ.

یک گروه ۳ نفره حدود ۸۰ متر مربع پنل در روز نصب می‌نمایند و یک گروه ۳ نفره حدود ۱۵۰ متر مربع در روز شاتکریت انجام می‌دهند.

دستگاه‌های مورد نیاز برای اجرا:

جهت نصب پنل‌ها معمولا به دریل جهت کاشت میلگرد، دستگاه جوش جهت جوش‌دادن میلگرد به اسکلت، قیچی آرماتوربری و … نیاز است و جهت اجرای شاتکریت به پمپ باد و قیف مخصوص و یا پمپ بتن و کمپرسور نیاز است.

شرایط جوی مناسب:

به طور کلی شرایط ذکر شده در آیین‌نامه بتن ایران برای اجرای بتن در مناطق گرم‌سیری و یا مناطق سردسیری تا جایی که برای بتن پاشیده به ویژه در بخش مصالح کار برداشته باشد، باید رعایت شود.

  • دمای مصالح در حیت ساخت بتن پاشیده به ۳۲ درجه سانتی‌گراد محدود می‌شود.
  • بتن‌پاشی در دمای محیط کمتر از ۵ درجه مجاز نیست و در صورت کاهش دما به کمتر از آن باید اقدامات حفاظتی لازم به عمل آید.
  • بتن‌پاشی به سطوح پنلی یخ‌زده مجاز نمی‌باشد.

اجرای بتن پاشیده (شاتکریت) در شرایط وزش بادهای شدید یا باران که باعث جدایی دانه های بتن پاشیده و یا شسته‌شدن آنها و در نتیجه عدم اجرای مناسب آن می‌گردد ممنوع است. در این شرایط سطوح داخلی که از وزش باد شدید یا بارش باران در امان باشند را می‌توان بتن‌پاشی نمود.

شرایط نگهداری پس از اجرا:

باید مطابق با آیین‌نامه بتن ایران نگهداری بتن پس از اجرا انجام شود. در شرایط معمول باید حداقل ۳ روز سطح بتن مرطوب نگه‌داشته شود.

توالی اجرا:

بهترین زمان برای اجرای دیوار تری دی پنل پس از اجرای کامل اسکلت ساختمان و بتن‌ریزی سقف‌ها می‌باشد.

کنترل کیفی و فاکتورهای تعیین کننده دیوار تری دی پانل

اجرای صحیح:

دیوار تری دی پنل مطلوب باید خصوصیات زیر را داشته باشد:

  • کلیه مقاطع عمودی شاقول و در یک امتداد باشد.
  • نگهداری از شاتکریت پس از اجرا به خوبی انجام شده باشد به طوری که با فشار وارد کردن به سطح کار، بتن خراشیده و از هم پاشیده نشود.
  • کلیه اتصالات پنل ها مطابق با نقشه‌های اجرایی و آیین نامه‌های موجود انجام شده باشد.
  • بازشوها در طبقات روی هم کاملا هم باد باشند.
  • دیوارها در طبقات روی هم کاملاً هم باد باشند (یعنی نسبت به هم جلو و عقب نباشند).
  • از پنل‌های استاندارد استفاده شده باشد.

اجرای اشتباه:

  • مشخصات فنی پنل مطابق نقشه‌های اجرایی نباشد.
  • اتصالات پنل‌ها به هم و به سازه به طور مناسب صورت نگرفته باشد.
  • شاقول نبودن که باعث افزایش مصالح مصرفی جهت نازک کاری دیوار و در نتیجه سنگین شدن دیوار می‌شود.
  • بتن شاتکریت بد اجرا شود یا نسبت‌های اختلاط آن مناسب نباشد یا نگهداری پس از اجرا به درستی انجام نشود که باعث کاهش مقاومت و افزایش پرت بتن می‌گردد.
  • سطح بتن پاشیده شده یکنواخت باشد.
  • در هنگام اجرا پرت مصالح حداقل باشد.
  • در محل نبش ها دیوارها بر هم عمود باشد.

دیوارهای پیش ساخته تری دی پانل

تری دی پنل
تری دی پنل – دیوار های پلاستوفومی

پانل سه بعدی یا پانل ساندویچی چیست :

تری دی پانل یک دیوار پیش ساخته است که از دو قسمت هسته عایق پلی استایرن نسوز (یونولیت دیواری، سقفی و ) و شبکه های پیش جوش فولادی (مش) تشکیل شده است که بوسیله مفتولهای فلزی به صورت خرپا به یکدیگر متصل می باشد که با نصب و بتن پاشی روی آن از تلفیق دو شبکه فولادی و بتن ، سازه بسیار مقاوم و محکمی بدست می آید.

این پانل می تواند به جای دیوارهای آجری ، سفالی مورد استفاده قرار گیرد. تری دی پانل سیستم مناسبی برای کف ، سقف و بام می باشد و در ساختمانها و ویلاهای تا دو طبقه بدون داشتن اسکلت و در ساختمانهای بلندتر به صورت مختلط با سیستم قاب بتنی یا فلزی قابل استفاده می باشد. از دیگر موارد مصرف آن در اجرای سوله های صنعتی – سیلوها ، سردخانه ها و اماکن ورزشی می باشد.R(value) درجه مقاومت مواد در مقابل نفوذ و عبورگر ماست. هر چه عدد این عامل بزرگتر باشد مقاومت بهتر است عوامل زیادی در تغییر R(value) موثرند . از جمله ضخامت و تراکم های مختلف هسته پلی استایرن ، ضخامت های مختلف سیمان پاشیده شده به سطوح داخلی و بیرونی دیوارها و همچنین تغییرات دمای محیط ، ضخامت هسته پلی استایرن در هنگام سفارش اختیاری است . هسته پلی استایرن مقدار R(value) را به میزان ۱۰-%۱۲ افزایش می دهد .وزنی که یک دیوار تری دی پنل تحمل می کند شگفت انگیز است یک پانل معمولی با موفقیت مورد آزمایش بار ساختمانی بالای ۲۵۰۰ کیلوگرم بر متر مربع قرار گرفته است .تری دی پانل با ضخامت cm ۶ دارای درجه مقاومت F90می باشد که با افزایش قطر هسته پلی استایرن به ۱۰cmامکان رساندن آن به ۱۲۰ نیز وجود دارد. هسته پلی استایرن اصلاح شده نمی سوزد و نیز حاوی کلر و فلوئوهای کربن(CFC,S) آسیب رسان به لایه اوزون نمی باشد ساختمانهایی که در آنها از سیستم دیوار بلوک سفالی و یا آجر استفادهمی شود در هنگام زلزله با خرد شدن رج های اول قسمتهای بالایی در ابعاد بزرگ به آوار تبدیل می شوند . ولی در ۳D PANEL بعلت سبکی سازه و پیوستگی شبکه مفتولی آوار و از هم گسیختگی نداریم.

تفاوت تری دی پنل و ساندویچ پنل

بیشتر ساندویچ‌ پنل‌ها با استفاده از پیچ به دیوار متصل می‌گردند و جدا کردن و نصب آن‌ها در محلی دیگر بسیار آسان است. اما نصب تری دی پنل با استفاده از چسب مخصوص و مفتول صورت می‌گیرد. به همین خاطر، در صورت نیاز به جدا کردن این مصالح، باید آن‌ها را از هم متلاشی و از نو ساخت. به همین ترتیب، ورق یونولیت یا همان یونولیت بیش از هر ماده دیگری به عنوان هسته مرکزی تری دی پنل به کار می‌رود، در حالی که ساندویچ پنل با استفاده از موادی مانند پشم شیشه نیز ساخته می‌شود.

به صورت کلی، سرهم‌بندی اجزاء ساندویچ پنل کمی بیشتر از تری دی پنل طول می‌کشد، چرا که ساندویچ پنل دارای پنج لایه شامل ورق‌های فلزی در سمت بیرونی، لایه‌های متصل کننده به فوم میانی و همچنین لایه عایق در بخش هسته‌ای است. دلیل نام‌گذاری این محصول نیز از همین طرز قرارگیری لایه‌ها گرفته می‌شود. از سوی دیگر، تری دی پنل شامل سه لایه شامل فوم مرکزی و شبکه‌های مش در طرفین است. لایه بیرونی ساندویچ پنل معمولا با ورق آلومینیومی یا آهن گالوانیزه پوشیده می‌شود و برای تری دی پنل، بتن مورد استفاده قرار می‌گیرد.

مزایای استفاده از دیوارهای پیش ساخته تری دی پانل :

به لطف پیشرفت فناوری، دیوارهای پیش ساخته امروزی ویژگی‌های بسیار بیشتری را به مشتری ارائه می‌دهند. در صورتی که به دنبال استفاده از این محصولات هستید، مطمئنا تجربه لذتبخشی خواهید داشت. این پنل‌ها به گونه‌ای طراحی می‌شوند تا به شما کمک می‌کنند که از فضای خانه خود به بهترین شکل ممکن بهره ببرید. تری دی پنل یک گزینه‌ ایده‌آل برای پنهان کردن نقایص روی دیوار به شمار می‌رود. برخی از مزایای دیگر استفاده از تری دی پنل را ادامه می‌بینیم:

تولید با استفاده از مواد درجه یک

اجزاء مورد استفاده در ساخت تری دی پنل از مواد اولیه درجه یک تولید می‌شوند تا در نهایت ایمنی ساختمان به بهترین شکل ممکن تضمین شود.

عدم نیاز به نگهداری

برخی از دیوارها پس از مدتی به علت علائمی مانند تورفتگی نیاز به شستشو، رنگ‌آمیزی یا تعمیر دارند. این کار نه تنها می‌تواند خسته‌کننده باشد، بلکه‌ هزینه‌های زیادی را برای شما در پی خواهد داشت. خوشبختانه پنل‌ های تری دی مقاومت بسیار بالایی در برابر ضربه دارند، به این معنی که به هیچ عنوان نیازی به نگرانی در مورد تعمیر و نگهداری آن‌ها نخواهید داشت.

طراحی زیبا

چه کسی عاشق این نیست که دیوارهای خانه طراحی زیبایی داشته باشند؟ زمانی که گزینه‌های متعددی وجود دارند، راحت‌تر می‌توانیم انتخاب مناسبی برای فضای داخلی منزل داشته باشیم. یکی از مزایای بکارگیری تری دی پنل این است که طرح‌های زیادی مطابق با نیاز مشتریان ارائه می‌شوند. به عنوان مثال، برخی از آن‌ها دارای الگوهایی منظم هستند که به قطعات چوب شباهت دارند.

نصب آسان

برخلاف بسیاری از مصالح دیگر، دیوارهای پیش ساخته بسیاری از پیش‌نیازها را به صورت کلی از میان برمی‌دارند. اکثر این دیوارها به آسانی و با سرعت بسیار بالا نصب می‌شوند.

وزن پایین و سهولت در جابجایی

تری دی پنل به گونه‌ای طراحی و ساخته می‌شود که وزن کمی داشته باشد، اما هنوز هم به اندازه‌ کافی مستحکم است تا بتواند نیازهای شما را برآورده کند. حمل و نقل این مصالح از نقطه‌ای به نقطه دیگر بسیار آسان است و نصب یا مونتاژ آن‌ها کاری زیادی ندارد. این امر هزینه‌های عملیاتی را به طرز قابل توجهی کاهش می‌دهد.

مقاومت بالا در برابر زمین لرزه

دیوارهای پیش ساخته تحت آزمایشات متعددی قرار می‌گیرند تا عملکرد آن‌ها در شرایط مختلف مانند زلزله مورد ارزیابی قرار گیرد. مدل‌های واقعی در چنین شرایطی ساخته می‌شوند. این سازه‌ها می‌توانند در برابر فشارهای بزرگ‌تر از قوی‌ترین زلزله‌های ثبت شده هم دوام بیاورند.

عایق صدا

یکی از ویژگی‌های جالب توجه در تری دی پنل این است که می‌توان آن‌ها را به صورت عایق صوتی به کار گرفت. استفاده از مصالح مختلف مانند گچ به همراه پنل های تری دی، عایق‌کاری دیوارها را بهینه می‌سازد.

سبکی دیوارها ی ساخته شده از پانل در مقایسه با دیگر مصالح که منجر به سبکی فنداسیون و سازه می گردد. (کاهش ۳۰ درصدی وزن ساختمان در مقایسه با دیوارهای سفالی و ۵۰ درصدی در مقایسه با دیوارهای آجری

سایر مزایای کاربردی تری دی پنل

  • سبکی دیوارهای ساخته شده از پانلهای ساندویچی در مقایسه با دیگر مصالح• سرعت حمل و نقل و سهولت پانلهای ساندویچی در ارتفاع
  • مقاومت زیاد در برابر نیروهای برشی ناشی از زلزله
  • عایق در مقابل حرارت ، برودت، رطوبت و صدا
  • مقاوم در برابر آتش سوزی بعلت وجود قشرهای بتونی طرفین پانل ساندویچی
  • نفوذناپذیری ساختمان در مقابل حشرات
  • امکان حمل و بکارگیری پانلهای ساندویچی در مناطق صعب العبور جهت احداث ساختمان بدون نیاز به کارگران متخصص
  • دستیابی به فضای مفید بیشتر بعلت ضخامت ناچیز دیوارهای پانل ساندویچی
  • آزادی عمل در اجرای طرحهای متنوع به علت انعطاف پذیری قطعات پیش ساخته پانلهای ساندویچی
  • صرفه جویی در هزینه پی سازی و اسکلت ساختمانهای بلندمرتبه بدلیل وزن اندک قطعات سقف و دیوار پانلهای ساندویچی
  • صرفه جویی در هزینه تهویه مطبوع ساختمان در تابستان و یا زمستان بدلیل جلوگیری از تبادل حرارت و یا برودت و در نتیجه صرف انرژی کمتر
  • افزایش عمر مفید ساختمان و دستگاههای تأسیساتی آن
  • عدم نفوذ نسبی آلودگی صوتی و ایجاد آرامش برای ساکنین ساختمان در شهرهای بزرگ
  • بازگشت سرمایه گذاری در امور ساختمان سازی در کوتاهترین زمان
  • عبور دادن لوله های آب و فاضلاب و برق و تلفن به سادگی از زیر شبکه پانل و نصب چهارچوب دربها و کلاف فلزی پنجره ها قبل از بتن پاشی و کلاً اجرای تأسیسات ساختمان با کمترین هزینه
  • عدم نیاز به کنده کاری و تخریب تأسیساتی دیوارها و سقف و در نتیجه عدم ایجاد نخاله های انباشته که صرفه جویی در هزینه و وقت را بدنبال دارد .
  • پس از بتن پاشی طرفین پانلها با ضخامت حداقل ۴ سانتیمتر، پانلها بی نیاز از ملات گچ و خاک میباشد و با اجرای پلاستر گچ (سفیدکاری)، دیوارها و سقف آماده برای نقاشی خواهد بود.
  • حذف نعل درگاه در سیستم پیشرفته پانلهای ساندویچی.
  • حمل و نقل پانلهای ساندویچی با هزینه اندک صورت می گیرد. بطور مثال یکدستگاه تریلر قادر است حدود ۱۰۰۰ متر مربع پانل سانویچی را حمل کند .
  • استفاده از دیوار و سقف پانلهای ساندویچی در ساختمان سازی، بهره وری مناسب آهن آلات مصرفی را موجب میگردد. بطور مثال باصرف ۱۷ کیلوگرم در متر مربع فولاد بصورت مفتول و میلگرد می توان یک واحد مسکونی یک طبقه را بنا کرد.

تری دی پنل

مقایسه دیوار آجری و تری دی پانل ۳d panel:

بیشترین کاربرد این محصول در ساختمان های مرتفع می باشد ،زیرا در طراحی و ساخت چنین ساختمانی هایی کاهش منطقی وزن مصالح (بار مرده) مد نظر است که با استفاده از این محصول دستیابی به مهم مقدور می گردد ،زیرا وزن یک متر مربع دیوار آجری ۲۲ سانتیمتر با ملات ماسه سیمان و اندود طرفین بیش از ۴۵۰ کیلو گرم می باشد در حالیکه یک متر مربع دیوار میانی با اندود های طر فین (از نوع بتن ) کمتر از ۱۵۰ کیلوگرم وزن دارد و طبعاٌ بکار گیری فوم در کاهش بار مرده ی ساختمان های بلند مرتبه را به طرز چشمگیری به دنبال خواهد داشت. پانل های فوم میتوان در ساختمان های یک یا دو طبقه بدون استفاده از اسکلت فلزی بنا کرد و به عنوان دیوارهای بار بر، تقسیم کنند و سقف از آن بهره گرفت پانل جهت خود ایستاده بودن در اجرای دیوار بلند سالن های سوله و سیلوها و آشیانه های هواپیما کاربرد موثر و مطمئن دارد.

قیمت تری دی پنل

قیمت تری دی پنل بر اساس موارد زیادی تعیین می‌شود که در میان آن‌ها می‌توان به دانیسته پلی استایرن، عرض، طول، چشمه، مفتول‌های مورد استفاده، شبکه‌های فولادی و غیره اشاره کرد. شایان ذکر است که قیمت ثابتی برای فروش این مصالح وجود ندارد و باید آن‌ را به صورت روزانه جویا شوید. اما به صورت کلی، قیمت تری دی پنل برای بکارگیری در پروژه‌های گسترده نیز به هیچ عنوان بالا نبوده و می‌توانید آن‌ را به عنوان یک گزینه مناسب مد نظر قرار دهید.

تری دی پنل

اصطلاحات بازار و نکات مهم خرید:

در بازار پنل‌های ۳ بعدی بیشتر به نام تری دی پنل شناخته می‌شوند. همچنین برای اتصال پنل‌ها به یکدیگر از شبکه‌های مش U شکل یا L شکل یا تخت استفاده می‌شود که در هنگام خرید باید مش‌های اتصال نیز خریداری شود. در هنگام خرید باید به نکات زیر توجه شود:

  • پنل‌ها بر اساس مشخصات مندرج در نقشه‌های اجرایی و با تایید دستگاه نظارت خریداری شود.
  • دقت شود که دانسیته هسته عایق پلی استایرن مطابق با حداقل‌های آیین نامه‌ای باشد.
  • هسته عایق از نوع کندسوز باشد که این مورد را می‌توان با آزمایش نزدیک کردن شعله در محل چک کرد.
  • ضخامت مفتول‌های شبکه دو طرف و ابعاد چشمه‌های شبکه کنترل گردد.
